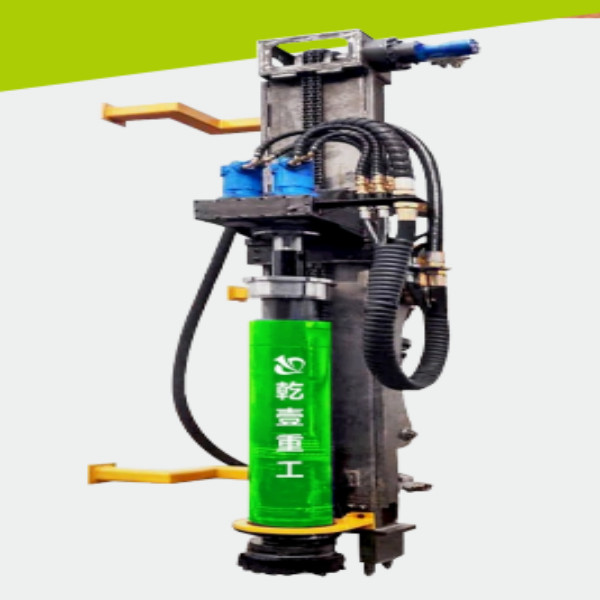

Análisis de punto brillante automatizado de la operación de la perforación de roca:
1.To realizan el cambio de la perforadora del excavador, y en la misma pista sobre el intercambio de la multi-máquina (taladro del corte, taladro del impacto, taladro),
para alcanzar una máquina multiusos
la transformación 2.The del excavador no afecta a la función original del excavador, ninguna necesidad de ir al segundo brazo, más conveniente
reemplazo (30 minutos se pueden restaurar al excavador), instalación y desmontaje convenientes, velocidad de perforación rápida, menos energía
consumo
cilindro del aceite del oscilación 3.Add, de modo que cuando el excavador para en diversas cuestas, pueda guardar la vertical de perforación.
ESPECIFICACIÓN Y PARÁMETRO TÉCNICO
| - Recomendado el hacer juego de la tabla de equipo de perforación del diámetro | ||||
| Diámetro de agujero (milímetros) | 200 | 300 | 350 | 400 |
| Excavador del adaptador (tonelada) | 6-12 | ≥12 | ≥15 | ≥20 |
| Diámetro del tubo de taladro (milímetros) | 89 | 112 | 112 | 122 |
| Diámetro mordido adaptante (milímetros) | 200 | 300 | 350 | 400 |
| Tamaño del compresor de aire (milímetros) | 3000x1800x2000 | 3500x1950×2030 | 3000x2100×2200 | 4486x2100x2180 |
| Peso del compresor de aire (kilogramos) | 3200 | 4800 | 5150 | 6000 |
| Poder del motor diesel (caballos de fuerza) | 260 | 395 | 500 | 550 |
| Dislocación (m3/min) | 19 | 29 | 31 | 40 |
| - Tabla de parámetros del excavador al agujero de taladro | |||
| Dimensión total (milímetros) | 5150x1200x860 | Presión del aire comprimido (Mpa) | 0.8-1.2 |
| Peso (kilogramos) | 1100 | Flujo de la salida del aire comprimido (m3/min) | 15-40 |
| Excavador del adaptador (tonelada) | ≥6 | Medio que limpia con un chorro de agua del polvo | Aire comprimido |
| Diámetro de agujero (milímetros) | 90-400 | Medio del impacto | Aire comprimido |
| Diámetro del tubo de taladro (milímetros) | 76-122 | Frecuencia del impacto (herzios) | 27-47 |
| Longitud de tubo disponible de taladro (m) | ≤3.7 | Energía del impacto (j) | 72-300 |
| Sola longitud anticipada máxima (m) | 2,5 | Poder del impacto (kilovatios) | 3.24-15 |
| Profundidad máxima de la perforación | 30 | Velocidad rotatoria (RPM) | 180-220 |
| Presión del sistema hydráulico (Mpa) | ≥18 | Esfuerzo de torsión de torneado máximo (N·m) | LOS 8000N.M |
| Flujo del sistema hydráulico (l/min) | 80-100 | Poder rotatorio (kilovatios) | 4-6.9 |
| Medio epidémico del sistema de la presión | Aceite hidráulico antiusura L-HM46 | ||
